智能匯流箱

智能光伏匯流箱主要作用就是對光伏電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連接，優化系統結構。在提供匯流防雷功能的同時，還監測了光電池板運行狀態。匯流后電流、電壓、功率、防雷器狀態、直流斷路器狀態采集、繼電器接點輸出等功能。 該產品方便用戶將若干光伏串列并聯接入箱內匯流，與控制器、直流配電柜、光伏逆變器等配套使用，從而組成完整的光伏發電系統。為了提高系統的可靠性和實用性，在智能聚優匯流箱里配置了光伏專用直流防雷模塊、直流熔斷器和斷路器等，通過對系統參數進行檢測，方便用戶及時準確地掌握光伏電池的工作情況，保證太陽能光伏發電系統發揮最大功效。

產品簡介 / Introduction
       產品優勢
       1、光伏專用智能防雷器(狀態檢測功能)；
       2、防逆流；
       3、防電壓穿透；
       4、四遙功能、遠程控制開斷、遠程遙測、遠程遙調、遠程遙測；
       5、檢測正負極漏電及絕緣狀態；
       6、故障預警；
       7、監測分路電流、總電壓、功率；
       8、監測箱體工況溫度；
       9、事件記錄功能；
       10、設備編碼和地址顯示；
       11、模塊化安裝及調換；
       12、視網膜觸摸屏(可選配)；
       13、專利技術設計，獨有的模塊化功能單元結構使得系統運行更加安全、穩定可靠。
       產品參數
       光伏串列最高電壓：DC1000V；
       每路熔斷器額定電流(A/DC)：10/15/20/30；
       串列最大輸出電流(A/DC)：熔絲額定電流值的1.56倍；
       最大并列路數：8、10；
       防水端子：Pg25；
       光伏專用防雷模塊：DC1000V Imax40KA；
       可選：串列電流檢測；
       防雷器失效檢測：可視窗口；
       通訊：RS-485；
       使用環境溫度(℃)：-40~+80℃；
       濕度：0-90%，不結露；
       防護等級：IP65；
       使用海拔：≤3000。
       產品功能
       在太陽能光伏發電系統中，為了減少太陽能光伏電池陣列與逆變器之間的連接使用到匯流箱，結合我們多年防雷系統設計經驗。研制出了多種型號匯流箱。用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏陣列，然后再將若干個光伏陣列并聯接入?yún)R流箱。在智能聚優箱內匯流后，通過控制器、直流配電柜、光伏逆變器、交流配電柜配套成完整的光伏發電系統。實現與市電并網，為了提高系統的可靠性和實用性，在智能聚優箱里配置了光伏專用直流防雷模塊、直流熔斷器和斷路器等，方便用戶及時準確地掌握光伏電池的工作情況，保證太陽能光伏發電系統的安全性和發揮最大功效。

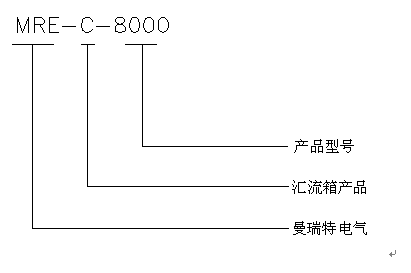

       產品型號

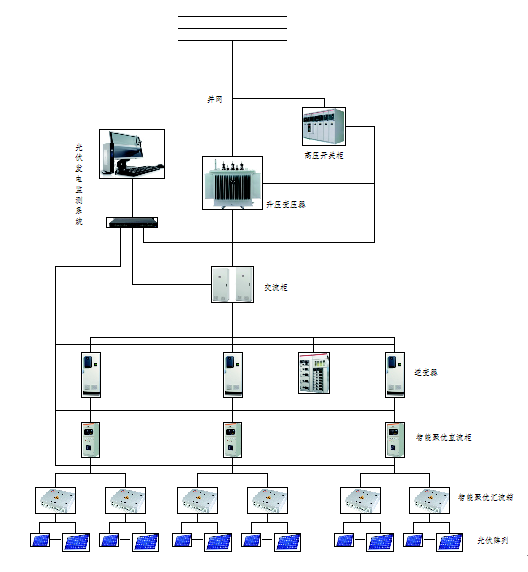

       產品系統圖
