MRE-X3000箱變智能監控系統

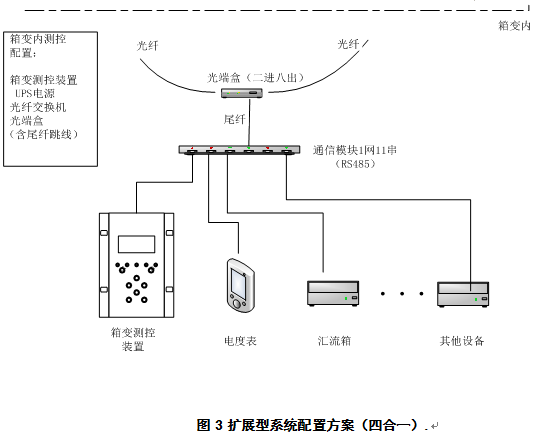

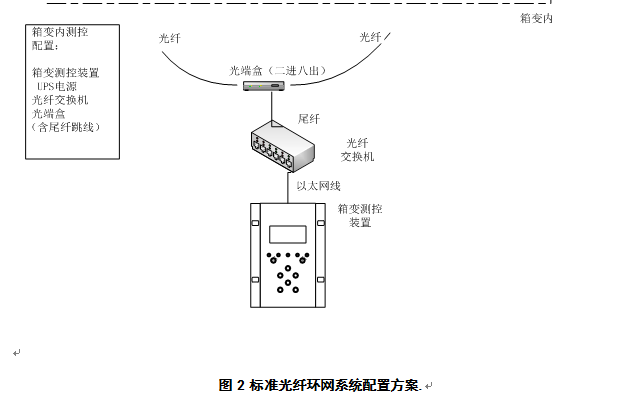

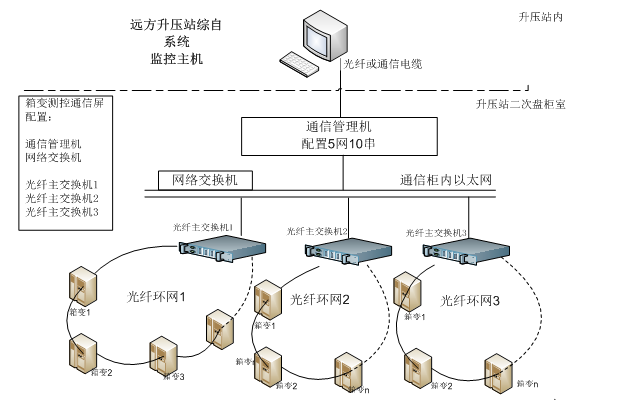

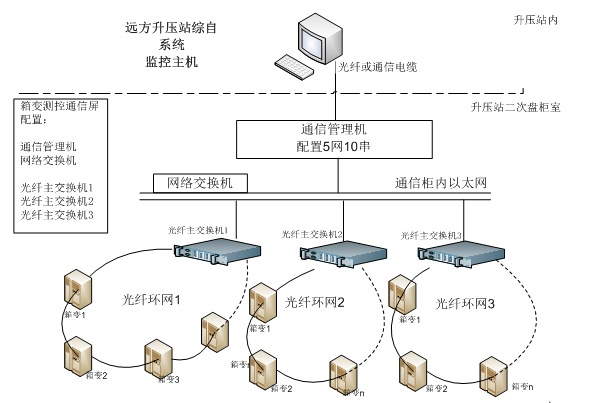

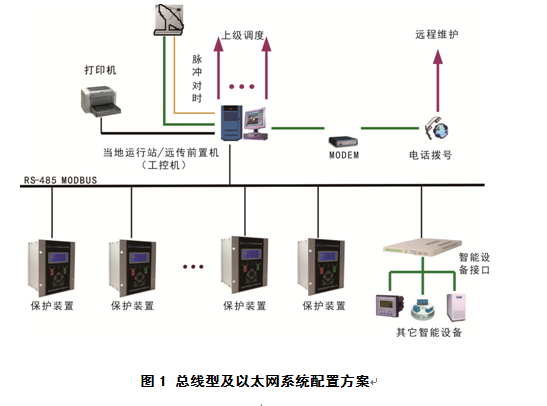

MRE-X3000箱式變電站智能監控系統是安徽曼瑞特電氣有限公司著眼于智能箱式變電站的最新發展趨勢，廣泛吸取了國內外現有的技術和經驗，自主研發的新一代產品。為國內外用戶的35kV及以下電壓等級的箱式變電站、光伏電場箱式變電站、風電場箱式升壓變電站等提供可靠、易用、實用、功能完善的自動化、智能化方案。 箱式變電站智能監控系統構成方案MRE-X3000系列智能箱變測控裝置可以安裝于箱式變電站單獨完成監測和保護功能，也可與MRE-X3000S箱變監控管理系統軟件構成智能箱變監測系統。主要有三種典型結構：總線型網絡、以太網、光纖環網。

產品簡介 / Introduction







       裝置特點
       MRE-X3000系列產品全面采用國際、國內微機保護和變電站自動化的主流設計思想和先進技術。產品結構采用背插式整面板設計，適合安裝于箱式變電站等環境條件較為惡劣的現場運行。機箱面板采用先進的工業美學設計，功能分區合理，使用方便。具有如下特點：
       高可靠的硬件結構
       工業級高品質保證的元器件選用
       優異的抗干擾性能，各項電磁兼容等級達到 = 4 \* ROMAN IV級，高于國家標準要求
       防塵、抗振動的機箱設計
       完善的自診斷功能
       智能化的保護軟件
       人機接口功能強大，全漢化液晶顯示、菜單式操作
       軟件采用數字濾波技術和經典保護算法，使得抗干擾性能大大提高
       靈活的通信組網方案，適用于各種場合需求

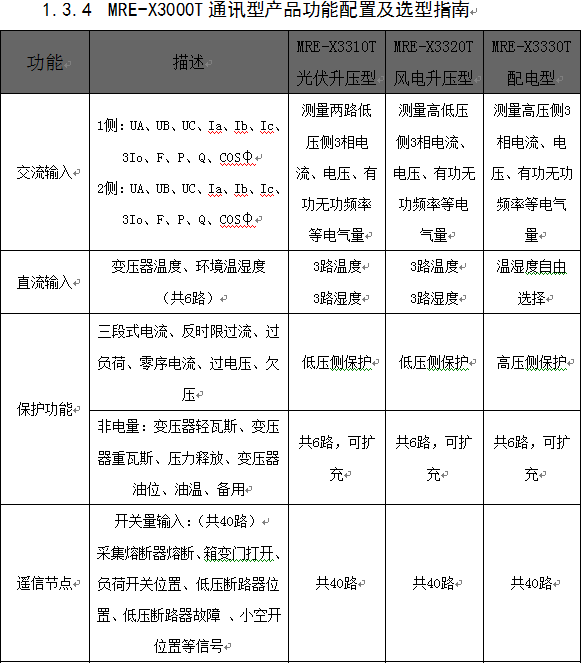

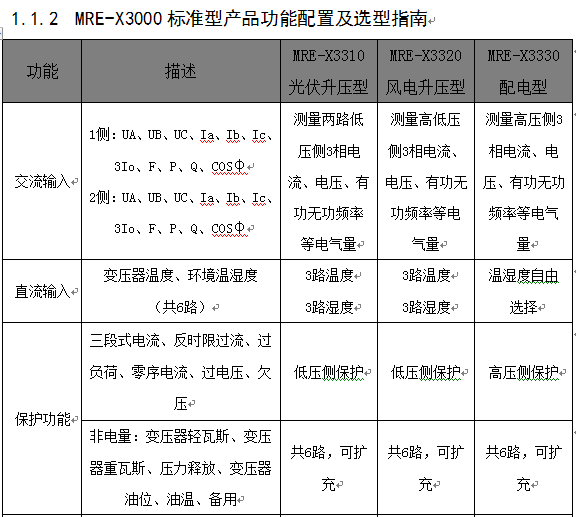

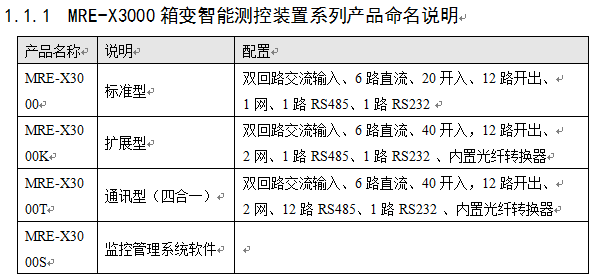

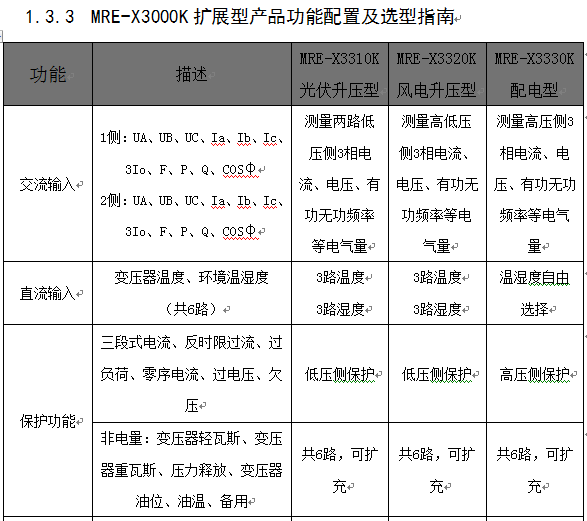

       產品功能配置




       1.1.3主要技術指標
       1.1.3.1額定參數
       額定直流電源
       a) 220V或110V（訂貨注明）
       b) 允許偏差-20%～+10% ，紋波系數不大于5％
       c) 頻率50Hz
       額定交流數據
       a) 電壓 100V/400V/690V（訂貨注明）
       b) 交流電流 5A或1A（訂貨注明）
       c) 額定頻率 50Hz
       功率消耗
       a) 交流電流回路： 當In=5A時， 每相不大于0.3VA；
       當In=1A時， 每相不大于0.1VA；
       b) 交流電壓回路： 當Un＝100V時， 每相不大于0.3VA；
       當Un >100V時， 每相不大于0.6VA；
       c) 直流電源回路： 正常工作時， 不大于15W或30W；
       保護動作時， 不大于30W或50W。
       過載能力
       a) 交流電流回路： 2 倍額定電流連續工作；
       10 倍額定電流10s；
       40 倍額定電流1s；
       b) 交流電壓回路： 1.2倍額定電壓連續工作；
       1.4倍額定電壓10s；
       c) 直流電源回路： 80%～110%直流電源額定電壓連續工作。
       狀態量電平
       a) 各CPU及通信接口模件的輸入狀態量電平 24V
       b) 各CPU輸出狀態量（光耦輸出）允許電平 24V
       過負荷保護
       a）電流元件整定范圍：0.5A~100A，誤差不超過+5%；
       b）時間元件整定范圍：0.1S~50S；
       0S~1S時，誤差不超過+20mS；1S以上時，誤差不超過+1%；
       零電壓保護
       a）電壓元件整定范圍：1V~100V，誤差不超過+5%；
       b）時間元件整定范圍：0.1S~50S；
       0S~1S時，誤差不超過+20mS；1S以上時，誤差不超過+1%；
       接電容量
       a）信號回路接點：載流5A 斷弧0.3A（時間常數L/R為5+0.75ms）
       b）出口回路接點：載流10A 斷弧0.5A（時間常數L/R為5+0.75ms）
       跳合閘電流
       a）斷路器跳閘電流 0.5~5A
       b）斷路器合閘電流 0.5~5A
       1.1.3.2 主要技術性能
       采樣回路精確工作范圍
        a）電壓：2V~120V
       b）電流：0.02ln~20ln
       模擬量測量精度
       a) 電流、電壓： 0.5級
       b) 有功、無功： 1.0級
       c) 頻率： 0.02Hz
       固有動作時間
       保護裝置固有動作時間： < 40ms；（2倍整定值）
       （注：包括繼電器固有時間5～10ms）
       定時限過流保護
       a) 電流元件整定范圍：0.5A～100A，誤差不超過±5%；
       b) 時間元件整定范圍：0.1S～50S；
       0 S～1S時，誤差不超過±20mS；1S以上時，誤差不超過±1％；
       零序電流保護
       a) 電流元件整定范圍：0.1A～5A，誤差不超過±5%；
       b) 時間元件整定范圍：0.1S～50S；
       0 S～1S時，誤差不超過±20mS；1S以上時，誤差不超過±1％；
       過電流反時限保護
       a) 基準電流整定范圍IP：1.0A～10A；
       b) 時間常數取值范圍tP：0.05～1；
       c) 反時限曲線選擇：標準反時限、非常反時限、極端反時限，長反時限；
       d) 延時誤差不超過±5% 或±20mS。
       非電量保護
       a）遙信去抖時間范圍：不大于10ms
       b）時間元件整定范圍：0.1S~50S
       0S~1S時，誤差不超過+20ms；1S以上時，誤差不超過+1%；
       絕緣性能
       a）絕緣電阻：
       裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，各等級的各回路絕緣電阻不小于100MΩ。
       b）介質強度：
       在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1Min的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。
       c）沖擊電壓：
       在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地，以及回路之間，能承受1.2/50μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV。
       d）耐濕熱性能
       裝置能承受GB7261第21章規定的濕熱試驗。最高試驗溫度+40℃、最大濕度95％，試驗時間為48小時，每一周期歷時24h的交變濕熱試驗，在試驗結束前2小時內根據a）的要求，測量各導電電路對外露非帶電金屬部分及外殼之間、電氣上不聯系的各回路之間的絕緣電阻不小于1.5MΩ，介質耐壓強度不低于b）規定的介質強度試驗電壓幅值的75％。
       抗電磁干擾性能
       a) 脈沖干擾：
       裝置能承受IEC255-22-1標準規定的III級（試驗電源頻率為100kHz和1MHz，試驗電壓為共模2500V，差模1000V的衰減振蕩波）干擾試驗。
       b) 靜電放電：
       裝置能承受IEC255-22-2標準規定的IV級（空間放電15KV，接觸放電8KV）靜電放電試驗。
       c) 輻射電磁場干擾：
       裝置能承受IEC255-22-3標準規定的III級（試驗場強電壓為10V/m）輻射電磁場干擾試驗。
       d) 快速瞬變干擾：
       裝置能承受IEC255-22-4標準規定的A級（4KV±10％）快速瞬變干擾試驗。
       機械性能
       a) 振動(正弦)
       裝置能承受IEC 60255-21-1：1988中4.2.2規定的I級振動耐久能力試驗。
       裝置能承受IEC 60255-21-1：1988中4.2.1規定的I級振動響應能力試驗。
       b) 沖擊
       裝置能承受GB/T 14537-1993中4.2.2規定的I級沖擊耐久試驗。
       裝置能承受GB/T 14537-1993中4.2.1規定的I級沖擊響應試驗。
       c) 碰撞
       裝置能承受GB/T 14537-1993中4.3規定的I級碰撞試驗。
       環境條件
       a) 環境溫度：工作：–20℃～55℃，24小時內平均溫度不超過35℃；
      貯存：–25℃～+70℃，在極限值下不施加激勵量，裝置不出現不可逆的變化,溫度恢復后,裝置應能正常工作；
       b) 相對濕度：最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為 25 ℃且表面無凝露。最高溫度為+55℃時，平均最大相對濕度不超過50%；
       c) 大氣壓力：86～106kPa（相對海拔高度2km以下）。

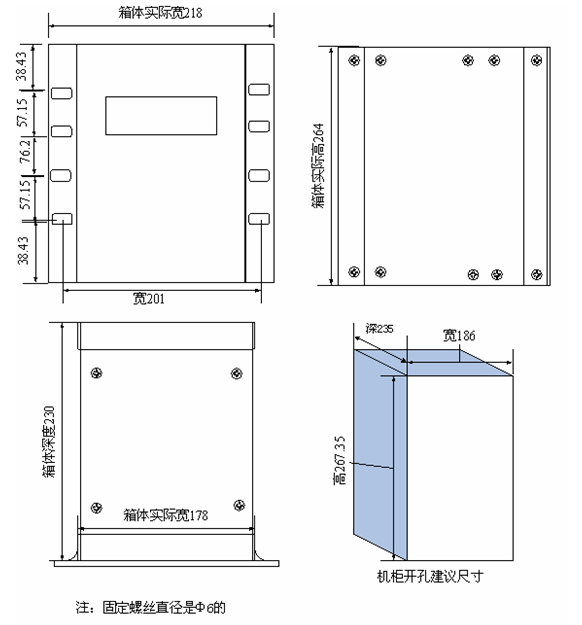

       1.3.4MRE-X3000系列保護裝置開孔尺寸圖
