MREX/Y消弧消諧及過電壓抑制裝置

MREX/Y消弧消諧及過電壓抑制裝置適用于3-35kv電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代電壓互感器柜和專用避雷器柜、消弧消諧柜。

產品簡介 / Introduction

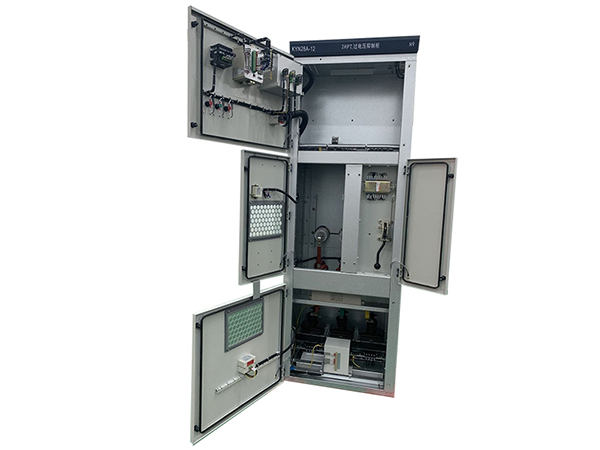

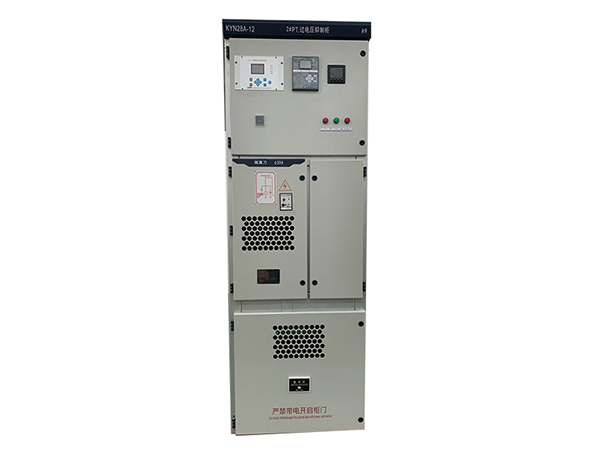

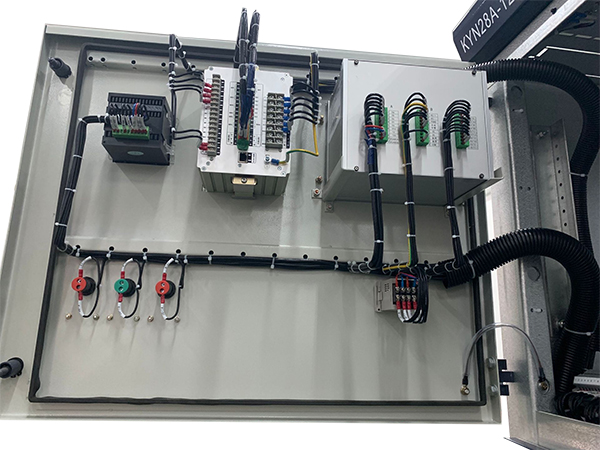

產品展示

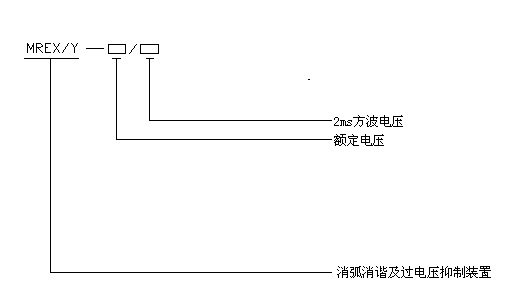

型號

       使用條件
       1、環境溫度：-30℃～+60℃;
       2、大氣壓力：800-110kpa;
       3、空氣相對溫度：90％（25℃）、50％（40℃）
       4、海拔高度：≤2000m，特殊要求可達4000m；
       5、安裝地點應具有防御風、雨、沙和防塵設施；
       6、使用地點不得有爆炸危險的介質，周?chē)橘|(zhì)中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸氣及含有較嚴重霉菌存在。
       工作原理
       本抑制綜合保護裝置采用我公司研制的專用元件－大能容綜合過電壓保護器，能夠有效平緩過電壓的上升前沿并抑制過濾直至削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元件與本公司生產的過電壓保護器的保護特性相匹配，可以全面消除系統過電壓的死區。
       本抑制綜合保護裝置正常運行時，裝置內的智能微機控制裝置實時不間斷的檢測PT提供的電壓信號，一旦系統發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確的對系統各種狀況進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
       當系統出現諧振，本抑制系統智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。
       本裝置具有RS485或RS232接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。
       技術參數
       額定電壓 KV 3 6 10 13.8 20 35
       額定平率 HZ 50
       2MS方波電流 A 800至30000
       智能微機裝置參數：
       電源電壓：AC/DC220V+10%
       通訊接口：RS485或RS232
       通訊協議：Modbus
       特點
       1、該抑制綜合保護裝置是根據不同用戶的系統參數進行設計生產；
       2、消除系統過電壓保護的死區；
       3、吸收大能量的系統過電壓；
       4、取代了PT柜，性?xún)r(jià)比高；
       5、實時監測母線電壓，具有帶電顯示功能；
       6、模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
       7、實施監控系統狀態，對出現的異常運行狀態作出準確判斷，并及時輸出相應的開關量接點信號，用于報警；
       8、工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
       9、故障追憶功能，顯示最近20次歷史故障技術；
       10、具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中運用；
       11、雙硬件看門狗電路確保軟件運行的可靠性；
       12、中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
       適用范圍
       該抑制裝置適用于發電、變電和用電企業的3-35KV電力系統，可替代電壓互感器柜、專用避雷器柜、消弧消諧柜等，可完全取代別的公司生產的抑制柜。
