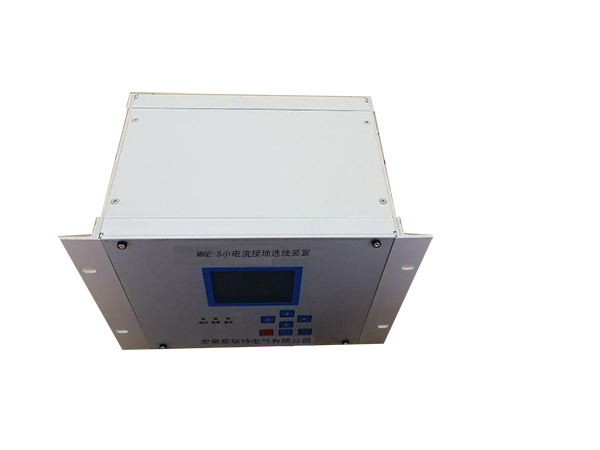

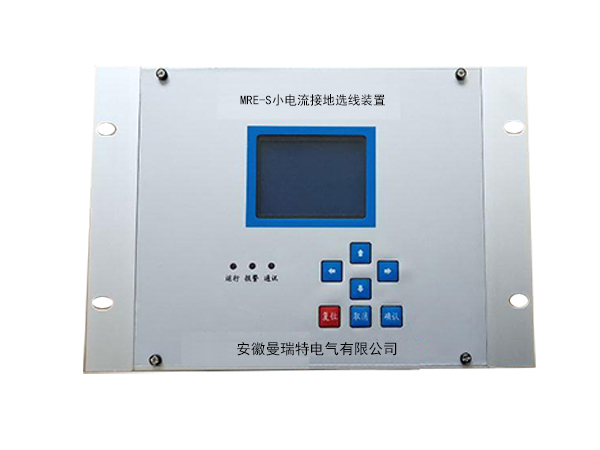

MRE-S型小電流接地選線裝置

本裝置采用先進的軟硬件設計方法，以暫態過渡過程為分析基礎，通過判斷小接地電流來實現選線。硬件方面，應用超大規模邏輯電路，實現數據采集完全硬件化；應用同步采樣技術，保證了分析數據的精準。算法方面，專門針對難度最大的過補償高阻接地，開發成功了擁有完全自主知識產權的核心算法。裝置還運用其它多種算法同時分析，以動態權值處理多條回路多個算法的判別打分，使選線運算更加可靠、穩定。

產品簡介 / Introduction
產品展示

技術指標及使用環境
       1、使用條件
       環境溫度：0℃~40℃；
       大氣壓力：80~110Kpa；
       空氣相對濕度：90%（25℃）、50%（40℃）；
       適用范圍：3kv-35kv；
       使用地點不能有爆炸危險的介質，周圍介質中不能含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在；
       安裝地點應具有防御風、雨、沙和防塵設施；
       2、輸入量定額
       零序電壓（u0）＜100v，電壓測量精度：1%；
       零序電流（11-140）＜2A且＞20mA，電流測量精度：0.5%；
       電源電壓：AC220v+10%，DC220v+10%；
       功耗：＜100w；
       零序電流回路輸入路數：有8路、24路、40路不同規格（三母線段）；
       3、輸出量額定值
       共可輸出常開接點數：2對（可選購?fù)庵锰l模塊）；
       接點容量：AC240v/10A，DC30v/10A；
       所有繼電器輸出接點均可接報警輸出；
       4、通訊接口
       RS485@9600bps
       特點
       模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證；
       實時監控系統狀態，實時運算，根據信號采集、數據處理結果，發出相應的信號；
       工業標準的RS-485通訊接口，可以實時向上位機傳送系統的運行狀態，上位機也可以通過此通訊口對消弧控制器發出指令；
       故障追憶功能，大容量Flash存儲器保存最近32次歷史故障記錄；
       具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用，整機符合IEC61000-4-4標準；
       雙硬件看門狗電路確保軟件運行的可靠性；
       中文液晶顯示，運行狀態清晰，菜單式操作，方便易用；

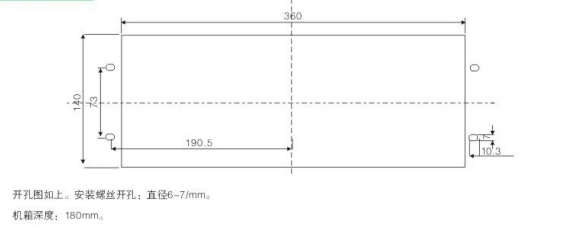

       安裝尺寸
