MRPD-10全電壓監測裝置

產品簡介 / Introduction
產品概述：

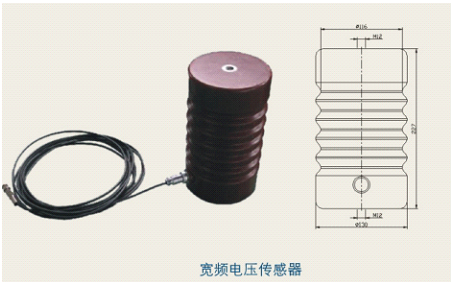

針對目前中低壓系統過電壓防治的現狀我公司研制生產的MRPD全電壓監測柜可以實時在線監測電力系統中可能出現的大氣雷電過電壓、操作過電壓和工頻過電壓等各種過電壓，以及電壓陡降，三相不平衡等各種瞬態、暫態電壓。該裝置采用寬頻電壓傳感器、高速AD及FPGA采樣和Intel CPU的采樣計算處理存儲的硬件平臺。并采用“鐵電”技術實現實時采集、事件觸發記錄，可以快速連續、大容量地記錄瞬態或暫態電壓發生的整個過程，是對目前已經被廣泛使用的故障錄波器功能的升級和擴展該裝置還帶有GPS校時功能，可以在電力系統中實現分布式瞬態電壓監測，可以測量大氣雷電過電壓的侵入傳播和發展的行波過程。這一功能對雷擊事故頻發地區的事故分析意義重大。
適用范圍：
MRPD全電壓監測柜適用于發電、變電、用電企業3.6-40.5kv電力系統。
工作原理：
MRPD全電壓監測柜中嵌入式控制器采用工控機系統及DSP數字處理器和高速FPGA處理的PCI接口采樣卡，實時分析處理瞬態、暫態過電壓波形，并保存、分析過電壓類型和波形錄波。MRPO全電壓監測柜正常運行時，柜內的式工控機系統不僅實時采樣分析寬頻電壓傳感器輸出的電壓信號，并錄制多種過電壓、電壓畸變波形，分析電壓的多種電壓質量參數，還能夠?qū)崟r(shí)不間斷監測母線PT提供的電壓信號，一旦系統發生PT斷線、過電壓、低電壓、失壓、諧振，微機控制器根據PT提供的電壓信號，利用DSP技術快速準確處理能力實現對波形的實時采集，并準確地判斷系統的故障情況，顯示故障類別，輸出相應的開關量接點信號發出報警信息,MRPD全電壓監測柜具有以太網RS485通訊接口準MODBUS通訊規約，與用戶微機監控系統實現數據遠距離傳送，具備GPS校時以及GPRS/GSM無線告警功能。

產品功能及特點：
產品功能
1、運行監測功能
2、越限報警功能
3、PT斷線報警功能
4、接地報警功能
5、消除諧振功能
6、系統諧波監測功能
7、數據遠傳功能
8、IRIG-B碼授時功能
9、事件記錄及故障報警功能
10、錄波及波形分析功能。
產品特點：
1、模塊化設計；
2、實時監控系統狀態；
3、工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
4、配備B碼校時接口，可讓故障記錄精確到ms級別；
5、故障追憶功能，顯示最近200次歷史運行記錄；
6、故障波形可通過液晶屏顯示分析，也可將U盤導出到電腦借助專業軟件分析；
7、具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
8、雙硬件看門狗電路確保軟件運行的可靠性；
9、中文7寸高清觸摸屏液晶顯示界面，運行狀態清晰，菜單式操作，方便易用；
10、后期程序升級不用更換插件，可通過插入U(xiǎn)盤升級?？煞奖憧蛻艉笃谠黾庸δ芏?jí)程序；
11、可通過人機界面模擬開關量輸入、繼電器輸出、發故障報文從而解決了現場無繼電保護測試儀加模擬量的難題；
12、本常規控制器適用于頻率為50HZ的電力系統中。
產品型號及技術參數：
MRPD-10
額定電壓 7.2   12   40.5
額定評率 50Hz
控制器參數 工作電源：AC/DC 110-220V，±10％
通訊接口：RS485接口
一次系統圖：

使用條件：
·環境溫度：-30℃~+60℃；
·大氣壓力：80～110kPa；
·空氣相對溫度：90%(25℃)、50%(40℃)；
海拔高度：<1000m(海拔>1000m時訂貨需注明)：
·安裝地點應具有防御風、雨沙和防塵設施；
•使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在

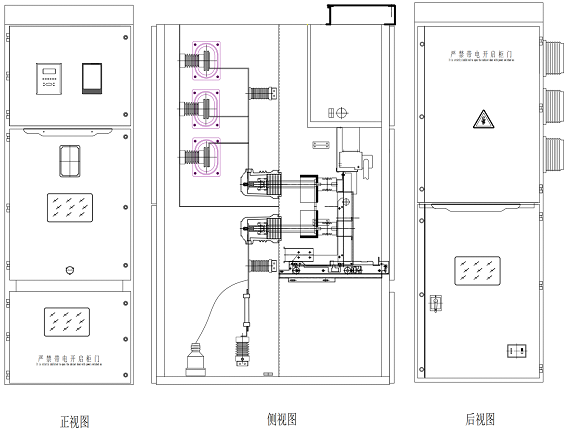

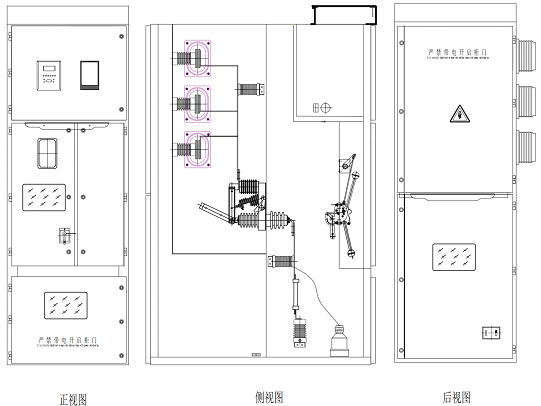

柜體結構示意圖：
