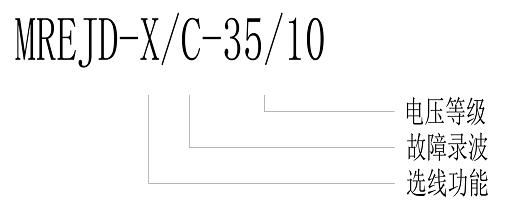

MREJD-X/C-35/10接地故障綜合管控系統

產品簡介 / Introduction
產品概述：
MREJD接地故障綜合管理系統是集單相接地消弧、故障回路選線、鐵磁諧振抑制、線電壓監測及故障錄波等功能的故障管理成套設備，通過分相控制快速開關干預型消弧、最大增量法選線、全電壓監測錄波等技術手段，實現對各類型電網單相接地故障的快速控制、精準選線、錄波分析等功能，保證電網供電的可靠性和安全性。
產品的適用范圍：
本產品適用于 3-35kV 中壓中性點不接地系統、中性點經消弧線圈、電阻柜接地的電力系統。
裝置的構成：
如下圖1所示MREJD接地故障綜合管理的主要由快速滅弧選線柜和綜合管控柜兩部分組成。

其中快速滅弧選線柜由：MRZ-860接地故障綜合管理控制器、MRE-S微機智能小電流接地選線系統、VFC分相快速斷路器、LH高飽和接地電流互感器、MREZ800智能操顯裝置；
綜合管控柜由：MRE-ZK智能微機控制器、VS1高壓隔離手車、XPNP 高壓PT熔斷器、TV全絕緣電壓互感器、MRE-PTK 抗諧保護裝置、MREG6六柱全相大能容過電壓吸收器、MREZ800智能操顯裝置組成。

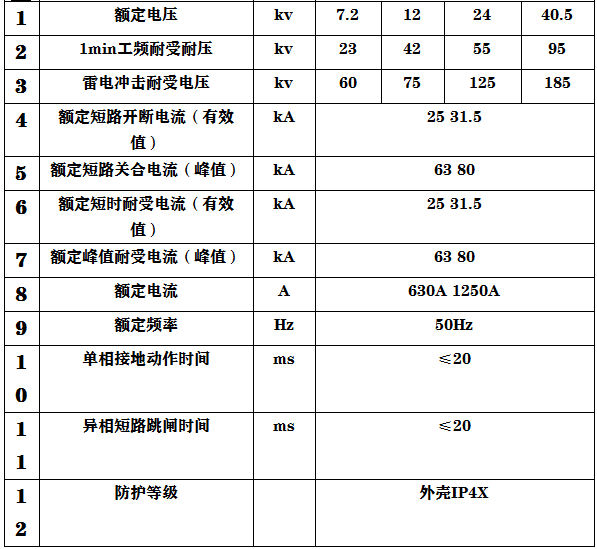

技術參數：

裝置工作原理：
電網正常運行時，MRZ-860接地故障綜合管理控制器對 TV 電壓互感器電壓的采集監測系統運行狀態，并將母線電壓數據實時報送測量、保護系統；MRE-S 選線控制器實時采集各回路零序電流數據，判斷是否有異常接地狀態，裝置處于運行監測狀態，同時保護待命；當電網發生電壓越限（欠壓、過壓、斷線）等故障時，全電壓監測錄波控制器發出報警信號并記錄故障事件、故障波形；
綜合管控柜由：MRE-ZK抑制控制器、VS1高壓手車、XPNT 高壓PT熔斷器、TV全絕緣電壓互感器、MRE-PTK 抗諧保護裝置、MREG6六柱全相大能容過電壓吸收器、MREZ800智能操顯裝置，聯動消除諧振以及過電壓，保護系統穩定運行；
正常狀態下裝置處于自動待機狀態，選線裝置處于投入狀態。當安裝點 10kV 系統某相發生單相接地故障時，裝置在 20ms之內控制故障相接地開關合閘，實現系統接地相穩定金屬性接地，快速熄滅接地電弧，將非故障相的弧光接地過電壓抑制在線電壓的安全水平，從而有效控制接地故障的進一步發展；為判別接地故障性質和快速選擇接地線路，要求該裝置在斷路器首次合閘成功后 5s 內自動控制故障相真空斷路器分閘一次，若接地故障屬于瞬時性接地，系統電壓將恢復正常，則裝置自動進入待機狀態；若接地故障屬于永久性接地，則裝置控制器在消弧控制器立即控制故障相真空斷路器再一次合閘，且保持合閘狀態直至系統接地故障隔離或消除后由遠方監控人員操作斷路器復位，此后裝置自動進入待機狀態；期間選線裝置一直處于工作狀態，根據斷路器合分、電弧熄滅前后各條線路零序電流的變化最大增量原理，快速準確實現對弧光接地、金屬性接地、高阻接 地線路準確識別，并及時將選線結果遠傳至監控人員通過試?yán)伨€開關進行驗 證。
為有效防止因本裝置動作形成單相金屬性接地后但期間系統中又發生其它。
相絕緣對地?fù)舸?，造成異相兩點接地短路，要求裝置中處于合閘狀態的故障相斷路器在10ms左右快速分閘，切除兩相異地短路故障。
產品的功能特點 ：
全電壓錄波檢測功能
在系統正常運行及發生故障時，可對系統的過電壓、低電壓、PT斷線、諧振、單相可恢復間隙性、不可恢復間隙性、穩態阻性、暫態阻性、金屬性接地過電壓及其諧波、電壓閃變、弧光過電壓、雷擊過電壓、操作過電壓等穩態、暫態沖擊進行實時監測、實時連續記錄、報警，供用戶分析系統的工作狀態及判斷故障原因。
3、快速準確的故障測距定位
主控制器采用工業計算機嵌入DSP技術、交流模擬信號數字傳輸技術，當系統發生單相接地故障時，主控制器能在20ms時間內作出響應，觸發智能開關導通。通過中性點發出可控脈沖電流，瞬時放大故障點接地電流信號，該接地電流可控，信號強，故障測距定位終端采集器，采用高精度傳感器為進一步提高故障定位準確率，且智能開關導通時間為工頻首半波，采用了相位原理，對原系統無影響。
故障測距定位裝置實時采集系統故障信號，應用多種故障定位(根據用電實際情況)方法進行綜合故障定位，具體包括：殘流增量法及有功功率數字傳輸法、信號注入。裝置通過粗糙集理論確定各種故障定位方法的有效域，根據故障信號特征自動對每一種故障定位方法得出的故障定位結果進行可信度量化評估，應用證據理論將多種故障定位方法融合到一起，最大限度地保證各種故障定位方法之間實現優勢互補。為了避免故障信號受到干擾而導致誤判，裝置采用了連續故障定位方法，每隔一定時間(1秒)重新采集數據進行分析，只要故障沒有消失，裝置的故障定位計算就不停止。
裝置具有故障錄波功能，可以提供故障前后的波形，包括故障發生前的一個周期和故障發生后五個周期的波形?？杀４娆F(xiàn)場故障錄波數據和選線結果200次。
裝置具備跳閘功能，大容量觸點可以直接接入跳閘回路，實現故障定位后的故障切除也可與自動重合閘結合，實現故障定位后的自動弧光處理和進一步確認具體根據用電企業的實際情況進行方案設計。
4、鐵磁諧振過電壓抑制功能
采用特殊設計的抗飽和型電壓互感器降低鐵磁諧振發生率，同時在電壓互感器一次中性點加裝消諧設備在諧振條件下迅速破壞諧振條件，消除諧振，避免 PT 保險熔斷甚至燒損。MRE-ZK抑制控制器元功能強大，針對復雜系統配置不同的保護功能與自動化控制選項，整個運行過程無需人為就地操作，智能化水平高。
5、母線電壓監測功能
MRE-ZK除了具備普通 PT 柜的母線電壓測量功能外，還可以對系統電壓越限、斷線、接地、諧振等故障輸出報警信號、儲存不少于200 條故障記錄和故障波形，便于事后故障分析；此外，裝置還具備微機消諧功能。
裝置使用條件：
安裝位置：戶內
環境溫度：－25～＋40℃
海拔高度：≤1000 m（高海拔特殊定制）
周?chē)諝鉂穸龋喝掌骄鶟穸?le;96%、月平均濕度≤90%
地震烈度：8 度（水平加速度 0.25g、垂直加速度 0.105g）
使用環境：不得有粉塵、煤氣、煙氣等具有爆炸性、腐蝕性和易燃性的混合物
