MRKJD快速開關消弧及接地選線裝置

產品簡介 / Introduction
工作原理：

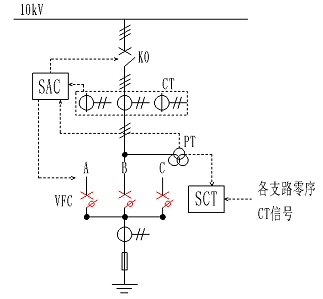

圖 1MRKJD快速開關消弧及接地選線裝置結構示意圖
如上圖所示，MRKJD系統由前置斷路器K0、分相快速開關VFC、快速接地保護控制器MRZ-860、智能選線控制器MRS-9000、電流互感器CT、電壓互感器PT以及零序互感器等組成，當發生單相接地故障時，由控制單元判斷故障類型和故障相別，并發出信號控制故障相的分相快速開關閉合，將接地故障點電流轉移到分相快速開關主動接地點，有效熄滅接地電弧，限制故障點電壓，減小單相接地故障對人身、設備的危害。其中前置斷路器主要作為裝置投退及本支路內部短路故障保護使用，可以根據用戶現場實際情況配置或者取消。
其工作邏輯為：
線路正常運行期間
MRKJD裝置處于待命狀態，電流互感器CT監測裝置內電流反饋給保護控制器SAC監測電流互感器CT及柜內電壓互感器PT信號，SCT也同時監測系統電壓及母線段下各條饋線零序CT返回信號。
線路發生單相接地故障時
裝置檢測到系統電壓異常，MRZ快速接地保護控制器迅速判定故障相別并向分相快速開關VFC發出合閘命令，15ms以內VFC對應相別完成合閘，將弧光接地點引入站內并轉變?yōu)榻饘僦苯咏拥匾员Ｗo(hù)系統及線路。同時MRS-9000智能選線控制器根據各條支路零序CT電流的前后變化，判斷并選出故障線路，上報至后臺監控系統。
保護接地動作后可延時10S~30min（可設定）自動對裝置內快速開關進行分閘操作，判斷故障類型，并根據故障類型不同進行下一步動作。
若在接地保護期間，系統發生另一相弧光接地故障，裝置內部分相快速開關迅速分閘，開斷兩相接地短路故障。
MRKJD快速開關消弧及接地選線裝置內部發生故障
MRZ檢測到裝置內部CT電流超過設定值，判定為本支路故障，則直接發出前置斷路器K0分閘指令，裝置退出運行并上報后臺監控系統。
技術參數：
裝置整體技術參數

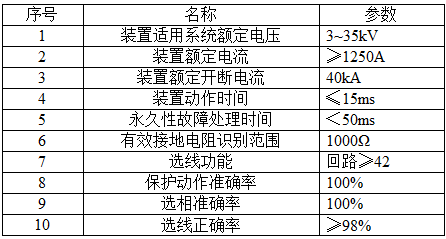

表 1裝置整體技術參數表

（1）分相快速開關（VFC）技術參數
分相快速開關可將故障相直接或經過接地元件接地，當分相快速開關合閘時，系統若發生兩相接地短路并流過超過保護閾值設定的短路電流時，可快速切除故障。其技術參數為：

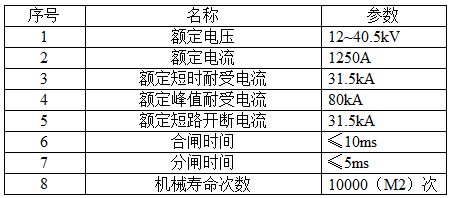

表 3分相快速開關技術參數表

3、型號及適用范圍

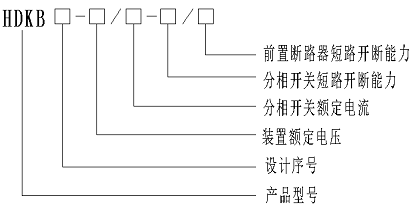

（1）型號及命名方式

裝置型號由產品型號、設計序號、裝置額定電壓、分相快速開關額定電流、分相快速開關短路開斷能力、前置斷路器短路開斷能力六個部分組成。
裝置額定電壓以kV為單位；
分相快速開關額定電流以A為單位； 分相快速開關短路開斷能力以kA為單位；
前置斷路器短路開斷能力以kA為單位。
（1）適用場景
本裝置適用于10kV中性點不接地系統、經消弧線圈接地系統的電纜電網、架空線電網以及架空與電纜混合電網。其工作的環境條件應滿足要求如下：
環境溫度：
1）最高氣溫：40℃；
2）最低氣溫：-10℃；
3）濕度：日相對濕度平均值不大于95%，月相對濕度平均值不大于90%；
4）海拔高度：不大于1000m；
5）防護等級：IP4X；
6）地震引發的地面加速度：水平方向≤3m/s²，垂直方向≤1.5m/s²。

4、外型尺寸示意圖

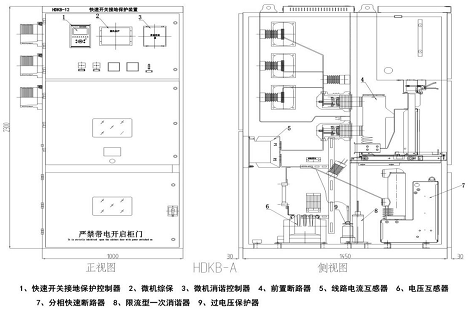

圖 2MRKJD-A型（10kV）裝置外觀示意圖

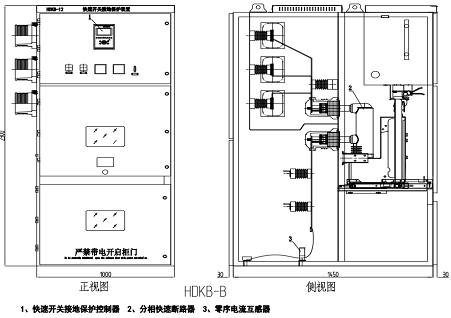

圖 2MRKJD-B型（10kV）裝置外觀示意圖
